Bộ Điều Khiển Nhiệt Điện Tử Tracenet ECM-C-12
ĐT: 0356975994
Mail: jan.tran@wili.com.vn
Bộ Điều Khiển Nhiệt Điện Tử Tracenet ECM-C-12
ZT-C được thiết kế để sử dụng như một bộ điều khiển có thể điều chỉnh bộ điều nhiệt để bảo vệ đông lạnh và nhiệt độ các ứng dụng bảo trì yêu cầu tường bể hoặc tường ống cảm nhận. ZT-C có sẵn trong bốn điều khiển nhiệt độ và các dải nhiệt độ tiếp xúc với bóng đèn và có chống tĩnh điện linh hoạt ống mao dẫn hoàn chỉnh với tuyến mao quản và thiết bị nhập cách nhiệt. ZT-C bao gồm một bộ giải mã để tạo điều kiện thuận lợi cho việc gắn bộ điều nhiệt trực tiếp trên đường ống và cho phép hai lần sưởi cáp để đi vào và được kết nối trong vỏ. Bộ Terminator ZT-C được phê duyệt để sử dụng bình thường (không được phân loại) và khu vực nguy hiểm (đã được phân loại).
ỨNG DỤNG

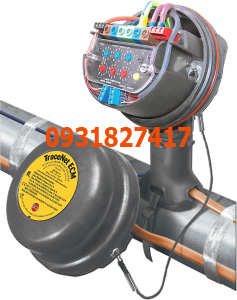

TraceNet ECM là một mô-đun điều khiển điện tử đặc biệt
được thiết kế để kiểm soát các mạch theo dõi nhiệt điện được sử dụng trong đông lạnh
các ứng dụng bảo vệ và duy trì nhiệt độ. ECM
phục vụ cả việc kiểm soát nhiệt độ cũng như cảm biến và
kết nối nguồn cho một mạch theo dõi nhiệt.
ECM được đặt trong một vỏ bọc phi kim loại được gia cố bằng thủy tinh
với xếp hạng bảo vệ môi trường IP66. Tùy
trên các tùy chọn đã chọn, ECM có thể được sử dụng như một tổ hợp
kiểm soát nhiệt độ và giới hạn, một bộ điều khiển nhiệt độ
với báo động nhiệt độ thấp hoặc cao hoặc nhiệt độ
bộ giới hạn. Công tắc xoay được cung cấp để điều chỉnh nhiệt độ
kiểm soát và điểm đặt giới hạn. Phiên bản tiêu chuẩn của ECM
giao tiếp trên mạng vật lý RS485 bằng cách sử dụng Modbus
Giao thức truyền thông RTU.
ECM được chấp thuận để sử dụng cho cả thông thường (không phân loại)
và các khu vực nguy hiểm (đã phân loại).
ECM-OS có sẵn trong một hộp nối bằng thép không gỉ để sử dụng
trong các ứng dụng ngoài khơi.
Tính Năng ECM-C-12
Điện áp hoạt động / điều khiển …………………………. 120/208/240 Vac
Phạm vi môi trường hoạt động …………- 60 ° C đến 55 ° C (-76 ° F đến 131 ° F)
Phạm vi lưu trữ môi trường xung quanh tối thiểu ……………………..- 74 ° C (-100 ° F)
Tùy chọn loại công tắc điều khiển …………………………… SPST và DPST
Chuyển đổi xếp hạng hiện tại 1
SPST …………. 30/30/20 amps 25 ° C, 40 ° C, 55 ° C (77 ° F, 104 ° F, 131 ° F)
DPST …………. 28/23/17 amps 25 ° C, 40 ° C, 55 ° C (77 ° F, 104 ° F, 131 ° F)
Đánh giá dòng điện đầu ra cảnh báo ………………………………………. ….. 2 A
Kết nối điện ………………………………….. khối đầu cuối 3
Nhiệt độ có thể điều chỉnh. phạm vi điều khiển ……….. 0 ° C đến 500 ° C (32 ° F đến 932 ° F)
Dải đo …………………- 60 ° C đến 500 ° C (-76 ° F đến 932 ° F)
Độ chính xác của phép đo (môi trường xung quanh)
± 1 ° C (0 ° C đến + 55 ° C) ± 1,8 ° F (32 ° F đến + 131 ° F)
± 2 ° C (0 ° C đến -60 ° C) ± 3,6 ° F (32 ° F đến + 131 ° F)
(Các) cảm biến nhiệt độ ………. 100 Ohm ba dây Platinum RTD
Nhiệt độ cao. báo động / chuyến đi …………………………………… có thể lập trình
(đặt lại tự động hoặc thủ công)
Mạch đầu vào RTD ………………………………. về bản chất là an toàn (Ví dụ: i)
Tuổi thọ: …………………………………………… …. 250.000 chu kỳ
XÂY DỰNG
1 Máy thám hiểm gắn ống 2, polyme gia cố bằng thủy tinh
2 Cảm biến RTD ba dây (đặt hàng riêng)
3 Hộp nối, polyme gia cố bằng thủy tinh
4 Giá đỡ bằng thép không gỉ 316
ĐẶC ĐIỂM SẢN PHẨM
• Điều khiển và thiết bị điện tử được đóng gói
• Một mô-đun điều khiển nhiệt độ cho phạm vi nhiệt độ rộng
ứng dụng điều khiển và giới hạn
• Hành động kiểm soát nhiệt độ điện tử chính xác tiết kiệm năng lượng
• Khả năng giao tiếp đường cao tốc dữ liệu
• Hành động giới hạn đặt lại tự động hoặc thủ công có thể lựa chọn
• Cài đặt điều khiển / giới hạn theo độ Centigrade hoặc độ
độ F
• Kết hợp hộp nối nguồn và mô-đun điều khiển trong một đơn vị
• Cũng có sẵn dưới dạng bộ điều nhiệt môi trường xung quanh (chỉ gắn với WP)
• Tham khảo Mẫu TEP0010, Phụ kiện hệ thống – Truy tìm nhiệt
Cáp cho các phụ kiện bổ sung.
II 2 G Ex eb mb [ib] IIC T4 Gb SIRA 12ATEX5239X
II 2 D Ex tb IIIC T135°C IP66 Db
International Electrotechnical Commission
IEC Certification Scheme for Explosive Atmospheres
SIR 12.0103X
CERTIFICATIONS/APPROVALS
PRODUCT SPECIFICATIONS
TraceNet™ ECM™
ELECTRONIC CONTROL MODULE
Class I Division 2, Groups A, B, C, D
Class II Division 2, Groups F, G; Class III; T4
14.2709489X Ex eb mb [ib] IIC T4
Ex tb IIIC T135°C
Class 1, Zone 1, AEx eb mb [ib] IIC T4
Zone 21, AEx tb IIIC T135°C
Power Connection Kits
