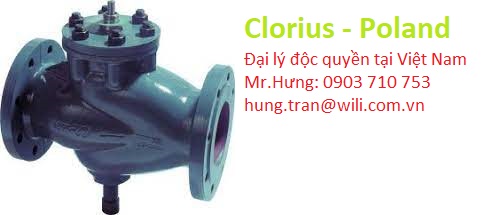

M2F Van điều khiển 2-way M2F DN100 Clorius – Poland, Nối bích

2-way Control Valve type M2F DN100
Cast iron, PN 16, DN 100 – 150 mm

Ứng dụng M2F Clorius

Van điều khiển loại M2F DN100 được thiết kế để điều chỉnh hệ thống nước nóng, hơi nước và dầu nóng. Các van được lắp đặt kết hợp với bộ điều chỉnh chênh lệch nhiệt độ hoặc áp suất trong các hệ thống điều khiển để sưởi ấm cho các cơ sở trong nước, hệ thống sưởi ấm khu vực và nhóm, quy trình công nghiệp hoặc lắp đặt hàng hải.

Thiết kế

Các thành phần của van – trục chính, ghế ngồi và hình nón – được làm bằng thép không gỉ. Thân van được làm bằng gang EN-GJS-400-15 với các mặt bích được khoan theo EN 1092-2. Ren kết nối cho kết nối bộ truyền động là G1B ISO 228. Các van có double-seated. Tỷ lệ rò rỉ nhỏ hơn 0,5% toàn bộ lưu lượng (theo VDI/VDE 2174).

Chức năng M2F DN100

Không có bộ truyền động được kết nối, van được giữ ở vị trí mở bằng lò xo. Với áp lực lên trục chính, van sẽ đóng lại.
Liên quan đến bộ điều nhiệt, bộ truyền động khí nén hoặc điện của chúng tôi, các van sẽ đóng khi nhiệt độ tăng. Đối với các mạch làm mát, van có thể được sử dụng cùng với bộ truyền động điện tác động ngược.
Ngoài ra, một van tác động ngược có thể được sử dụng với bộ điều nhiệt tự tác động của chúng tôi. Đặc tính tuyến tính sẽ không ngừng cho đến khi lưu lượng giảm xuống dưới 4% so với toàn lưu lượng.

Tính năng

Thiết kế đơn giản đảm bảo điều khiển đáng tin cậy.
Vị trí của hộp đóng gói trong bộ truyền động làm cho dịch vụ van trở nên thân thiện
Đáng tin cậy và an toàn do các bộ phận bên trong bằng thép không gỉ

TECHNICAL DATA

Materials:
– Valve body Cast iron EN-GJS-400-15
– Components Stainless steel
– Nuts, bolts 24 CrMo 4/A4
– Gasket Graphite
Nominal pressure PN 16
Seating Double-seated
Flow characteristic Almost quadratic
Function Closing with pressure on spindle
Leakage rate ≤ 0,5% of Kvs
Regulating capability Kvs/Kvr > 25
Flanges drilled according to EN 1092-2
Counter flanges DIN 2633
