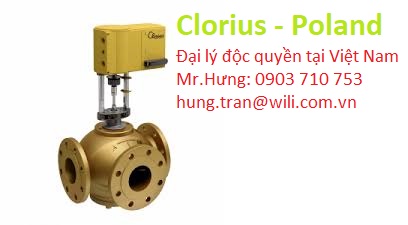

L3FA Van điều khiển 3-way L3FA DN100 Clorius – Poland

3-way control valve type L3FA Gun metal, PN 10, DN 65 – 200 mm / PN 6, DN 300/250 – 300 mm

Ứng dụng L3FA CLORIUS

Loại van điều khiển L3FA DN100 Clorius được thiết kế để điều chỉnh nước biển. Các van được sử dụng cùng với các thiết bị hàng hải, ví dụ: làm mát động cơ chính và động cơ phụ. Được thiết kế để sử dụng cùng với động cơ van Clorius loại AVM234 hoặc AVF234.

Thiết kế L3FA DN100

Các bộ phận của van (đế, hình nón và trục xoay) được làm bằng bronze alu và thân van được làm bằng CuSn10.
Các mặt bích của van được khoan theo tiêu chuẩn DIN 86021.

Chức năng

Nón van được kết nối chắc chắn với trục chính của động cơ. Khi hình nón của van ở một vị trí bên ngoài bằng cách kéo trục chính, kết nối A-AB được giữ mở hoàn toàn và kết nối B-AB được đóng hoàn toàn. Ở vị trí bên ngoài khác, kết nối A-AB được đóng hoàn toàn và kết nối B-AB được mở hoàn toàn. Ở các vị trí trung gian, độ mở thay đổi theo tỷ lệ.

Tính Năng

1.Chống nước biển
2.Thiết kế đơn giản đảm bảo kiểm soát đáng tin cậy và giảm thời gian ngừng hoạt động tốn kém.
3.Có thể được sử dụng cho cả trộn và chuyển hướng

TECHNICAL DATA

Materials:
– Valve body CuSn10
– Seat, cone, spindle CuAL10Fe5Ni5
– O-ring AFLAS 75H
– Gasket Reinz-AFM34
Nominal pressure
– 65-200 mm PN 10 max. 120°C
– 300/250-300 mm PN 6 max. 120°C
Seats 2 balanced single seats
Flow characteristic Almost linear
Leakage rate ≤ 0.5%
Regulating capability Kvs/Kvr > 25
Temperature range Max. 120 °C
Flanges According to DIN 86021
Note!
Loại van 300/250 L3FA có thước ngoài và bích được khoan lỗ như van loại 300 L3FA
Đối với mục đích làm mát và sưởi ấm
Chống nước biển
