Van cân bằng là gì?
NexusValve Fluctus là một van cân bằng thủ công được sử dụng trong các hệ thống làm mát và sưởi ấm bằng nước để đảm bảo dòng chảy được phân bổ đồng đều trong các khu vực, chi nhánh, ống nâng và thiết bị đầu cuối.Các ứng dụng thường là hệ thống nước nóng hoặc làm mát trung tâm, khu vực cũng như các đơn vị cuộn dây quạt trong các tòa nhà cao tầng và nhiều tầng.
Van NexusValve Fluctus nhỏ gọn với các chức năng đo, điều chỉnh và cách ly dòng chảy, tất cả trong một đơn vị. Phạm vi bao gồm van có kích thước DN 15-50, được sản xuất bằng đồng thau chống khử vôi hóa (DR), đến van có kích thước DN 65 – 600, được sản xuất bằng thép và gang.Ballorex Venturi được tích hợp vòi Venturi để đo chính xác.
Thiết kế này cung cấp cho Ballorex Venturi dung sai độ chính xác đo nhất quán trong khoảng ± 3% và NexusValve Fluctus chính xác hơn các van điều tiết đôi có lỗ thay đổi.Vì độ chính xác cao hơn và tổn thất áp suất thấp, NexusValve Fluctus hiệu quả hơn để giảm tiêu thụ năng lượng khi hệ thống sưởi và làm mát được cân bằng.

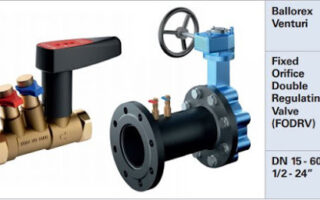

Van cân bằng, điều chỉnh lưu lượng NexusValve Fluctus
NexusValve Fluctus (Van điều chỉnh nguồn cố định (FODRV)) là một van điều khiển mạch tĩnh kết hợp và van đóng ngắt cho các mạch nóng và lạnh. Phép đo được thực hiện thông qua vòi phun Venturi với giá trị Kv cố định.Cài đặt mà không ổn định các phần; đo tốc độ dòng chảy mà không cần nhập cài đặt trước; ngắt bằng van bi. Chất liệu: Vỏ, trục xoay Venturi, kết nối đo: đồng thau chống khử vôi hóa CW602N; bóng / vít điều chỉnh: đồng thau chống khử vôi hóa CW602N, mạ crom.
Thông số kỹ thuật NexusValve Fluctus
• Độ chính xác đo: +/- 3%.
• Nhiệt độ hoạt động: -20 ° C đến 120 ° C.
• Hành động: handle.
• Định mức áp suất: PN 25.
• Kết nối: female.
• Kích : DN 15 – DN 50.
| Loại sóng Rp DN 15 UL Wave Rp DN 15 L Wave Rp DN 15 S Wave Rp DN 15 H Wave Rp DN 20 L Wave Rp DN 20 S Wave Rp DN 20 H Wave Rp DN 25 S Wave Rp DN 25 H Wave Rp DN 32 H Sóng Rp DN 40 H Sóng Rp DN 50 H |
Chiều rộng danh nghĩa [DN] 15 15 15 15 20 20 20 25 25 32 40 50 |
Kết nối trên (F x F) Rp 1 ⁄ 2 ” Rp 1 ⁄ 2 ” Rp 1 ⁄ 2 ” Rp 1 ⁄ 2 ” Rp 3 ⁄ 4 ” Rp 3 ⁄ 4 ” Rp 3 ⁄ 4 ” Rp 1″ Rp 1 ” Rp 1 1 ⁄ 4 ” Rp 1 1 ⁄ 2 ” Rp 2 “ |
Kv [m³ / h] 0,23 0,63 1,62 2,49 1,43 2,82 5,75 7,5412,1 13,22236 |
Phạm vi lưu lượng [l / h]27 – 125 62 – 226 130-530 267-1170 130 – 530 267 – 1170 511 – 2170 511 – 2170 1044 – 4500 1044 – 4500 1580 – 6760 2950 – 12630 |
Kvm [m³ / h] 0,163 0,359 0,746 1,560 0,746 1,560 2,950 2,950 6,010 6,010 9,00 17,1 |
Mã đơn hàng MN80597.400 MN80597.401 MN80597.402 MN80597.403 MN80597.404 MN80597.405 MN80597.406 MN80597.407 MN80597.408 MN80597.409 MN80597.410 MN80597.411 |
Xem thêm: Van cân bằng động NexusValve Vivax Plus với kết nối mặt bích DN 65-250
Biểu dữ liệu : NexusValve Vaves – Flamco
Hướng dẫn sử dụng: NexusValve Vaves – Flamco
