Cảm biến nhiệt RTD-100 Thermon USA

Cảm biến nhiệt RTD-100 được thiết kế để sử dụng làm đầu vào điều khiển cho các ứng dụng bảo vệ chống đóng băng và bảo trì nhiệt độ yêu cầu cảm biến nhiệt độ tường ống hoặc tường bể.
Một khối thiết bị đầu cuối và vỏ bọc NEMA 4X / 7 bằng nhôm đúc cho phép dễ dàng đi dây thành một khối duy nhất có thể được lắp đặt trực tiếp vào ống dẫn nhiệt. Vỏ và đệm gắn của RTD-100 là thép không gỉ.
RTD-100 thích hợp để sử dụng trong các ứng dụng truy tìm nhiệt nơi nhiệt độ bề mặt không vượt quá 482°C.

RATINGS/SPECIFICATIONS . . .

Kết nối điện……. dải gốm có đầu nối bằng đồng thau
Xếp hạng vỏ bọc…………………………… NEMA 4X/7
Kích thước trục vỏ bọc ……………………..3/4” NPT trục cái
Dây dẫn RTD……………………………………. Sợi thủy tinh 22 AWG
Loại RTD. …………………………….. Màng mỏng bạch kim 3 dây
Điện trở RTD…………………………… 100 ohm ở 32° (0°C)
Hiệu chuẩn RTD………………………………………….
Theo ASTM E1137, tiêu chuẩn DIN 43760/BS1904/IEC 751
Hệ số nhiệt độ …………. 00385 Ohm/Ohm – °C
Nhiệt độ cảm biến tối đa………………..900°F (482°C)
Vật liệu vỏ cảm biến………………….. Thép không gỉ 316

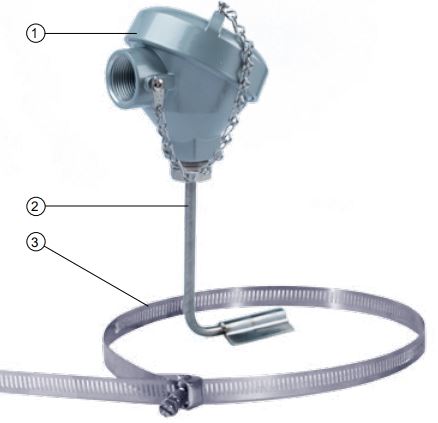

CẤU TẠO
1 Hộp nối có dải đầu cuối
2 Vỏ RTD
3 Dây đai ống (mua riêng)
B4 = đường kính ống lên đến 4”
B10 = đường kính ống lên đến 10”
B21 = đường kính ống lên đến 21”

CERTIFICATIONS/APPROVALS . . .
