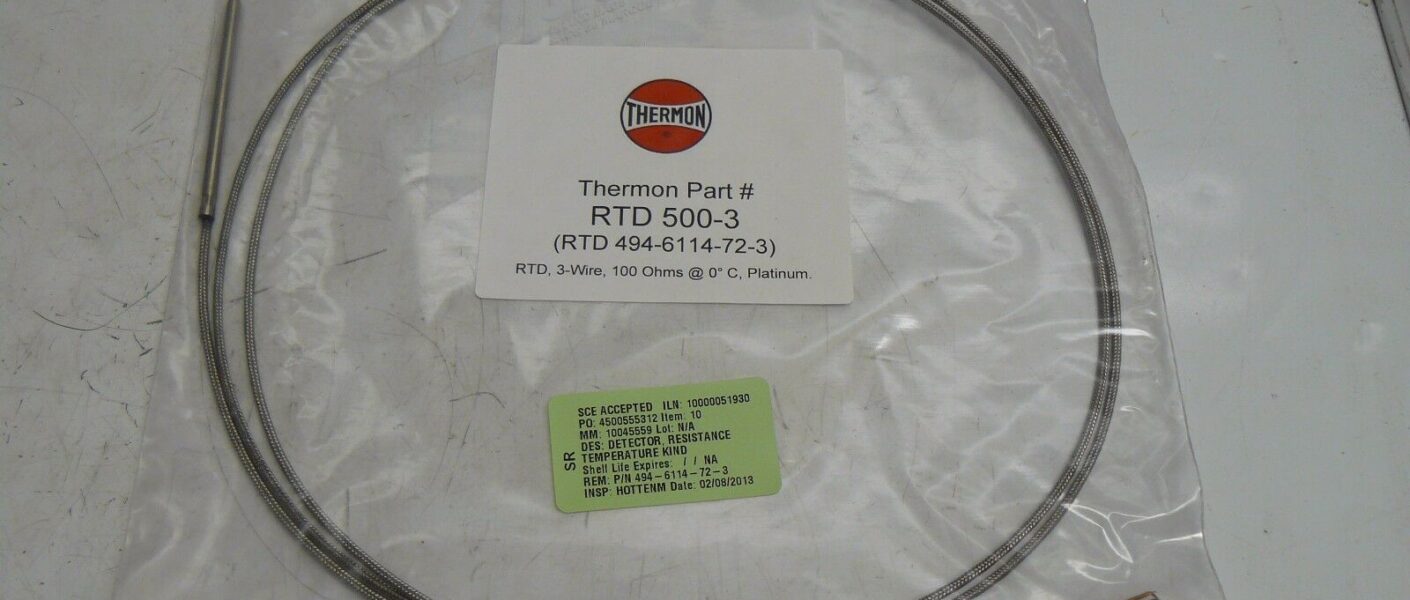

Cảm Biến Nhiệt Độ PT-100 , RTD-500-3
RTD-500-3 được thiết kế để sử dụng làm đầu vào điều khiển cho bảo vệ chống đông và các ứng dụng duy trì nhiệt độ
yêu cầu cảm biến nhiệt độ tường ống hoặc tường bể.
Cảm biến nhiệt độ RTD cho phép dễ dàng đi dây hiện trường với bộ dụng cụ kết nối truy vết nhiệt thông thường. Thích ứng để sử dụng với nhiều phương pháp bao vây và lắp đặt.
RTD-500-3 phù hợp để sử dụng trong các ứng dụng duy trì nhiệt nơi nhiệt độ bề mặt không vượt quá 500 ° F (260 ° C).
Electric Heat Tracing Control
The RTD-500-3 is designed for use as control input for
freeze protection and temperature maintenance applications
requiring pipewall or tankwall temperature sensing.
The RTD temperature sensor allows ease of field wiring with
conventional heat tracing connection kits. Adaptable for use
with a variety of enclosure and mounting methods.
The RTD-500-3 is suitable for use in heat tracing applications
where surface temperatures do not exceed 500°F (260°C).
Thông số kỹ thuật. . .
Dây dẫn RTD ……………………………. 24 AWG Kapton cách điện
(với bện thép không gỉ)
Chiều dài dây dẫn RTD …………………………………….. 6 ‘dài (1,83 m)
Loại RTD ……………………………………. 3 dây mỏng bạch kim phim ảnh
Điện trở RTD ……………………………… 100 ohms ở 32 ° (0 ° C)
Hiệu chuẩn RTD
Theo tiêu chuẩn ASTM E1137, DIN 43760 / BS1904 / IEC 751
Hệ số nhiệt độ ………………. 00385 Ohms / Ohms – ° C
Nhiệt độ cảm biến tối đa ……………………. 500 ° F (260 ° C)
Vật liệu vỏ cảm biến …………………………………….. T304SSl
Kích thước bóng đèn ……… đường kính 0,1875 “x 3″ dài (4,76 x 76 mm)
Ratings/Specifications . . .
RTD lead wire…………………………….24 AWG Kapton insulated
(with stainless steel braid)
RTD leads length……………………………………..6′ long (1.83 m)
RTD type…………………………………….3-wire platinum thin film
RTD resistance……………………………… 100 ohms at 32° (0°C)
RTD calibration
Per ASTM E1137, DIN standard 43760/BS1904/IEC 751
Temperature coefficient……………….00385 Ohms/Ohms – °C
Maximum sensor temperature……………………. 500°F (260°C)
Sensor housing material …………………………………….. T304SSl
Bulb dimensions………0.1875″ dia. x 3” long (4.76 x 76 mm)
Construction . . .
1 RTD Sensing Bulb
2 Lead Wire 6’ (1.8 m)
Cấu Trúc . . .
1 Cảm biến RTD
2 Dây dẫn 6 ‘(1,8 m)
Certifications/Approvals . . .
Canadian Standards Association
The RTD-500-3 is CSA certified for use in
North America.
Ordinary Locations
Hazardous (Classified) Locations
Class I, Division 2, Groups A, B, C and D
Class II, Division 2, Groups E, F and G
Chứng nhận/ Chứng Chỉ
Hiệp hội tiêu chuẩn Canada
RTD-500-3 được chứng nhận CSA để sử dụng trong
Bắc Mỹ.
Vị trí thông thường
Vị trí Nguy hiểm (Đã phân loại)
Hạng I, Phân khu 2, Nhóm A, B, C và D
Hạng II, Phân khu 2, Nhóm E, F và G
