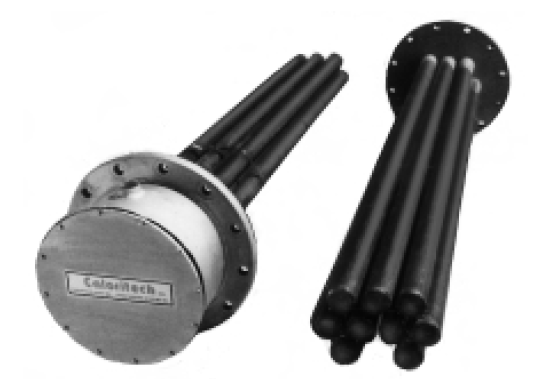

FPH – Máy sưởi ống mặt bích Caloritech/Canada

Máy sưởi ống mặt bích FPH là gì?

Thiết bị gia nhiệt chèn ống có mặt bích sê-ri Caloritech™ FPH bao gồm các ống chèn có khoảng cách gần nhau được gắn vào một mặt bích chung. Mỗi ống trong mặt bích được trang bị một bộ phận gia nhiệt có vỏ bọc bằng hợp kim nặng độc lập.

Các ống chèn và mặt bích cung cấp cho lò sưởi một hệ thống lắp đặt kín, giữ cho các bộ phận không tiếp xúc với chất lỏng trong bể. Các bộ phận làm nóng có thể tháo rời riêng lẻ trong trường hợp bảo dưỡng mà không làm cạn bình.

FPH phù hợp với các ứng dụng yêu cầu định mức kW cao hơn mức có thể đạt được với các bộ gia nhiệt chèn ống riêng lẻ. Loại máy sưởi này đặc biệt thích hợp cho các ứng dụng sưởi ấm chất lỏng yêu cầu mật độ watt thấp, chẳng hạn như trong các bể chứa dầu nhiên liệu lớn.

Ứng dụng

Máy sưởi ống mặt bích FPH được thiết kế độc đáo để làm nóng bể chứa chứa các vật liệu có độ nhớt cao, ăn mòn hoặc nhạy cảm với nhiệt. Các chất lỏng nặng, có độ nhớt cao như nhựa đường, mật đường, hắc ín, sơn, sáp và một số loại dầu có khả năng truyền nhiệt kém ở nhiệt độ thấp.

Đối với những chất lỏng này, phải xem xét cẩn thận tốc độ truyền nhiệt vào sản phẩm vì có thể xảy ra hiện tượng sôi và đóng cốc chất lỏng ở bề mặt gia nhiệt, làm hỏng các chất trong bình và rút ngắn tuổi thọ của thiết bị gia nhiệt.

Máy sưởi FPH được thiết kế đặc biệt để giảm mật độ watt tổng thể bằng cách tối đa hóa diện tích bề mặt ống. Diện tích bề mặt lớn cho phép xếp hạng kW lớn hơn trong khi duy trì nhiệt độ bề mặt thấp và truyền nhiệt được kiểm soát.

Sự thi công

Máy sưởi tiêu chuẩn được liệt kê sử dụng ống thép 2″, 2 1/2″ hoặc 3″ SCH.40 được hàn vào mặt bích thép được xếp hạng ANSI 150 lb. Kết cấu thép không gỉ có sẵn tùy thuộc vào ứng dụng. Kích thước và xếp hạng của máy sưởi được chỉ định dựa trên cách bố trí mặt bích tối đa hóa diện tích bề mặt ống.

Bộ gia nhiệt FPH sử dụng các bộ phận có vỏ bọc bằng hợp kim nặng được lắp vào phích cắm vít NPT 2″ hoặc 2 ½” cho bộ gia nhiệt chèn ống đơn hoặc được nối mạng bên trong hộp đầu cuối cho các thiết bị có nhiều bộ phận chèn ống. Bộ gia nhiệt có sẵn với các bộ phận kẹp tóc đơn, các phần tử kẹp tóc đôi, các phần tử kẹp tóc ba hoặc ba phần tử thẳng.

Vỏ thiết bị đầu cuối chống ẩm và/hoặc chống cháy nổ có sẵn cho tất cả các kích cỡ bộ gia nhiệt chèn ống có mặt bích.
Caloritech™ sản xuất các bảng điều khiển được thiết kế theo tiêu chuẩn và tùy chỉnh, được thiết kế để phù hợp với các yêu cầu cụ thể của hệ thống sưởi ấm bể chứa. Xem Phần D để biết danh sách các bảng CPA, CPB và CPP.
