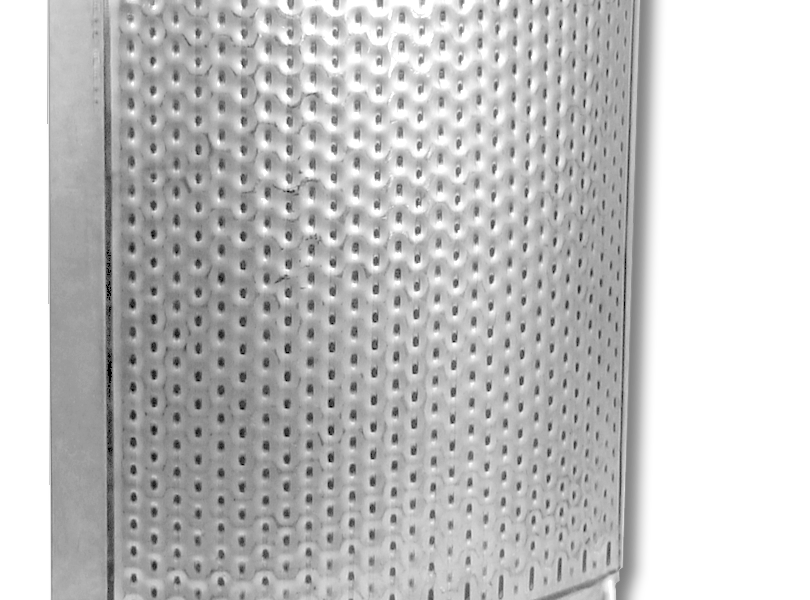

Bộ gia nhiệt bồn bằng hơi nóng HeetSheet-X Heavy Gage

Bộ gia nhiệt bồn chứa HeetSheet-X Heavy Gage

Phân tích chi tiết Bộ gia nhiệt bồn bằng hơi nóng HeetSheet-X Heavy Gage

Cấu tạo và Vật liệu:

Hai tấm thép không gỉ 304, 20-gage: Điều này cho thấy HeetSheet-X có cấu trúc dày hơn so với phiên bản tiêu chuẩn, tăng cường khả năng chịu áp lực và nhiệt độ cao hơn. Loại thép này vẫn đảm bảo tính chống ăn mòn và bền bỉ.
Hàn liên tục và ngắt quãng:
- Hàn liên tục bên ngoài: Tạo thành một lớp vỏ bảo vệ chắc chắn, tăng cường độ cứng và kín khít của bộ gia nhiệt.
- Hàn ngắt quãng bên trong: Tạo ra các kênh dẫn nhiệt hiệu quả, phân tán nhiệt đều trên bề mặt tiếp xúc với bồn chứa, giảm thiểu điểm nóng và tăng cường hiệu suất truyền nhiệt.

Tiêu chuẩn ASTM A240: Đảm bảo chất lượng và tính đồng nhất của vật liệu thép không gỉ sử dụng, đáp ứng các yêu cầu khắt khe trong công nghiệp.

Ưu điểm:

Độ bền cao: Cấu trúc hai lớp thép không gỉ và các mối hàn chắc chắn giúp HeetSheet-X chịu được áp lực và nhiệt độ cao hơn, kéo dài tuổi thọ.
Hiệu suất truyền nhiệt vượt trội: Thiết kế kênh dẫn nhiệt độc đáo giúp phân tán nhiệt đều, tăng cường hiệu quả gia nhiệt và giảm thiểu sự hình thành cặn bám.
Chống ăn mòn: Thép không gỉ 304 đảm bảo bộ gia nhiệt hoạt động ổn định trong môi trường ẩm ướt hoặc có tính ăn mòn cao.
An toàn: Cấu trúc kín khít và mối hàn chất lượng cao giảm thiểu rò rỉ, đảm bảo an toàn trong quá trình vận hành.

Hợp chất truyền nhiệt và phạm vi nhiệt độ làm việc

Dưới 375°F (191°C): Hợp chất truyền nhiệt không đông cứng được áp dụng tại nhà máy, đảm bảo tiếp xúc hoàn hảo giữa HeetSheet và thành bể, loại bỏ các khe hở không khí và tối ưu hóa quá trình truyền nhiệt.
Trên 375°F (191°C): Hợp chất truyền nhiệt T-751 được áp dụng tại hiện trường. Loại hợp chất này có khả năng chịu nhiệt cao hơn, phù hợp với các điều kiện làm việc khắc nghiệt.

Kết nối và lắp đặt

Các vòi đầu vào và đầu ra: Được làm bằng thép không gỉ, đảm bảo độ bền và khả năng chống ăn mòn.
Phụ kiện nén liên hợp ống đơn giản: Giúp kết nối dễ dàng và nhanh chóng giữa các ống đầu vào/đầu ra với hệ thống đường ống ThermoTube®.
ThermoTube: Là hệ thống ống cấp và ống trở lại được cách nhiệt, giúp giảm thất thoát nhiệt và tăng hiệu quả sử dụng năng lượng.

Ưu điểm của phương pháp kết nối này

Dễ dàng lắp đặt: Nhờ phụ kiện nén đơn giản, việc lắp đặt có thể thực hiện nhanh chóng và không yêu cầu kỹ thuật cao.
Khả năng linh hoạt: Phù hợp với nhiều loại đường ống và kích thước khác nhau.
Độ kín khít cao: Giảm thiểu rò rỉ và đảm bảo hiệu suất làm việc.

KIỂM TRA / CHỨNG NHẬN

“Hướng dẫn thiết bị áp suất” quốc tế (PED) áp dụng cho các bình có áp suất x thể tích> 50 bar-lít. Không có đơn vị HeetSheet nào đạt đến các mức bar-lít này, do đó, bị coi là “Thực hành Kỹ thuật Tiêu chuẩn” và không thể mang tem CE (Sự phù hợp của Châu Âu).
Tương tự, ASME không yêu cầu các đơn vị có thể tích bên trong nhỏ và xếp hạng áp suất phải được chứng nhận.

Cụ thể, năng lượng tích trữ tối đa trong một đơn vị HeetSheet thấp hơn nhiều so với giới hạn do Bộ luật chứng nhận quy định như được xác định bởi ba điểm thể tích và áp suất sau:

• 5.0 ft3 and 250 psi (0.14 m3 and 1720 kPa)
• 3.0 ft3 and 350 psi (0.08 m3 and 2410 kPa)
• 1.5 ft3 and 600 psi (0.04 m3 and 4140 kPa)
Không có đơn vị HeetSheet nào tiếp cận các tập này. (Xem bảng Cấu hình Sản phẩm ở mặt sau để biết thể tích bên trong của các đơn vị HeetSheet tiêu chuẩn.)

Các đơn vị HeetSheet được thiết kế và chế tạo phù hợp với các yêu cầu của Mã lò hơi và bình áp lực củaASME Phần VIII Div 1 nhưng không được kiểm tra hoặc dán tem.
