CÁP DUY TRÌ NHIỆT THERMON FP
CÁP SƯỞI ẤM
Cáp DUY TRÌ nhiệt Thermon FP cung cấp khả năng duy trì nhiệt độ quy trình khi nhiệt độ tiếp xúc cao là mối quan tâm bao gồm cả đường ống chịu hơi nước lên đến 200 ° C – với Chứng nhận IECEx và ATEX Cáp gia nhiệt theo dõi nhiệt độ Thermon FP thích hợp cho các khu vực nguy hiểm Vùng 1 và Vùng 2.
Cáp gia nhiệt watt điện trở song song FP được thiết kế để bảo vệ chống sương giá hoặc duy trì nhiệt độ quá trình cho đường ống, bể chứa và thiết bị.
Cấu hình điện trở song song cho phép cắt cáp theo chiều dài và kết cuối tại hiện trường bằng bộ dụng cụ Thermon dễ sử dụng. Cáp FP cung cấp đầu ra nhiệt nhất quán và đáng tin cậy bất kể chiều dài mạch.
Vì cáp Thermon FP không chịu dòng khởi động liên quan đến cáp gia nhiệt tự điều chỉnh, nên loại bỏ nhu cầu về thiết bị phân phối điện quá kích thước. Cáp FP được chứng nhận để sử dụng trong các khu vực thông thường (không được phân loại) và trong môi trường dễ cháy nổ theo Chỉ thị ATEX và
Chương trình IEC Ex .
CÁP DUY TRÌ NHIỆT THERMON FP – ĐẶC ĐIỂM KỸ THUẬT
Cáp theo dõi nhiệt Thermon FP có sẵn trong bảy biến thể với đầu ra nhiệt từ 8w / m đến 33w / m và điện áp từ 230V đến 575V.
- Điện áp hoạt động: 230V, 400V hoặc 575V (điện áp hoạt động tối đa 690V chỉ áp dụng cho IEC Ex. Điện áp hoạt động tối đa cho tất cả các chứng nhận khác là 575 V)
- Nhiệt độ duy trì tối đa: 65 ° C
- Nhiệt độ tiếp xúc liên tục tối đa: Tắt nguồn 200 ° C
- Nhiệt độ cài đặt tối thiểu: -60 ° C
- Bán kính uốn cong cáp tối thiểu: Ở -15ºC 10mm; ở -60ºC 19mm
- Xếp hạng T: T3 đến T6
Cáp sưởi ấm theo dõi công suất không đổi kháng song song Thermon FP có lớp áo khoác ngoài fluoropolymer giúp bảo vệ chống lại các hóa chất khắc nghiệt và vật liệu ăn mòn.
| Loại sản phẩm Thermon | Điện áp hoạt động | Chiều dài vùng | Công suất đầu ra |
| FP 2,5-2 | 230 | 137 cm | 8 w / m |
| FP 5-2 | 230 | 102 cm | 15 w / m |
| FP 8-2 | 230 | 102 cm | 24 w / m |
| FP 10-2 | 230 | 76 cm | 30 w / m |
| FP 8-4 | 400 | 152 cm | 18 w / m |
| FP 10-4 | 400 | 137 cm | 23 w / m |
| FP 10-5 | 575 | 168 cm | 33 w / m |
CÁP THEO DÕI NHIỆT THERMON FP – CHỨNG NHẬN KHU VỰC NGUY HIỂM
- ATEX II 2 G Ex e II T3 đến T6, II 2 D Ex tD A21 IP66 / IP67 T200 ° C đến T85 ° C FM 07ATEX0016
- Ủy ban kỹ thuật điện quốc tế Chương trình chứng nhận IEC cho Khí quyển dễ nổ FMG 06.0008
- Phê duyệt FM Các vị trí Thông thường và Nguy hiểm (Đã phân loại)
- Underwriters Laboratories Inc. Địa điểm Nguy hiểm (Đã phân loại)

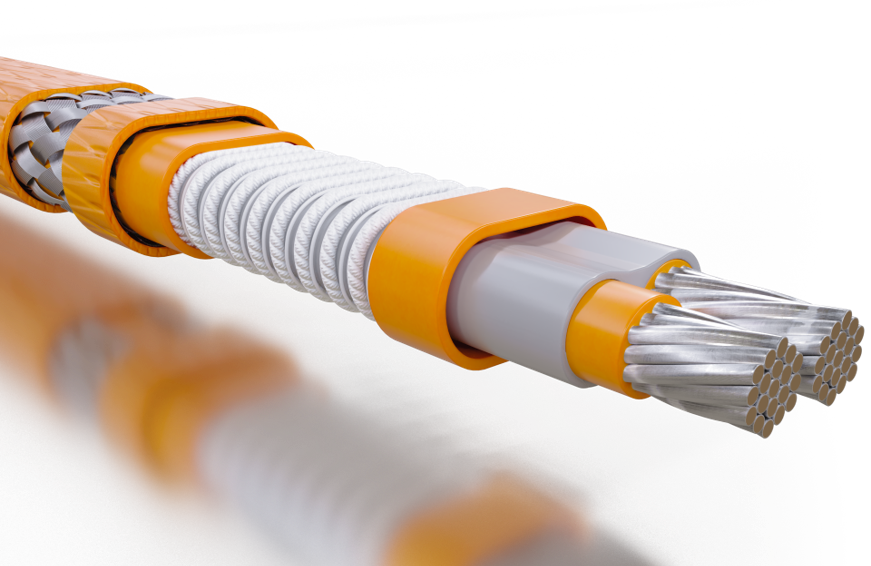

CẤU TẠO CÁP THERMON FP
1. Dây bus đồng (3,3 sqmm)
2. Phần tử gia nhiệt Nichrome
3. Kết nối bus sưởi (không hiển thị)
4. Lớp phủ sợi thủy tinh
5. Cách điện điện môi fluoropolymer
6. Bím tóc bằng đồng đóng hộp
7. Áo khoác ngoài Fluoropolymer cung cấp khả năng bảo vệ bổ sung cho cáp và bện ở những nơi dự kiến tiếp xúc với hóa chất hoặc chất ăn mòn
Cáp sưởi Thermon FP cung cấp khả năng duy trì nhiệt độ và bảo vệ chống sương giá cho các dịch vụ cơ khí và đường ống trong tất cả các ngành công nghiệp – các ứng dụng điển hình bao gồm quá trình gia nhiệt đường ống, dây chuyền thiết bị và bể chứa để duy trì độ nhớt hoặc ngăn ngừa hư hỏng do sương giá.
HỆ THỐNG TRUY TÌM NHIỆT ĐIỆN THERMON SỬ DỤNG CÁP SƯỞI BSX
Một hệ thống dò nhiệt điện hoàn chỉnh thường bao gồm các thành phần sau:
1 Cáp sưởi ấm theo vết – tùy thuộc vào ứng dụng và yêu cầu hệ thống, cáp theo dõi nhiệt có sẵn trong các công nghệ sau: i) Công suất không đổi nối tiếp ii) Công suất không đổi song song iii) Giới hạn nguồn iv) Cáp loại tự điều chỉnh.
2. Bộ kết nối nguồn
3. Bộ cảm biến RTD hoặc Bộ điều nhiệt điều khiển
4. Bộ mối nối trong dòng / T (cho phép nối hai hoặc ba cáp vết nhiệt với nhau)
5. Đầu cuối cáp
6. Băng cố định (để gắn cáp nóng vào đường ống)
7. Nhãn “Truy tìm nhiệt điện” (nhãn cảnh báo tự dính loại bóc và dính)
8. Cách nhiệt
